Epos ES-7N

Detailní popis produktu

„Dvoupásmový regálový reproduktor s reflexní vložkou.“

Mnoho zákazníků požadovalo menší reproduktor, a tak vývojová skupina vytvořila menší dětský EPOS. Tento reproduktor by měl být skutečným regálovým reproduktorem s dostatečně malými rozměry, aby se vešel například do typických designů IKEA. Jak ho ale vyrobit?

Zejména menší reproduktory působí konstruktérům silné bolesti hlavy. Souvisí to s velikostí přední stěny a vlivem malé stěny na křivku odezvy reproduktoru. Návrh pro volný prostor by se měl lišit od návrhu, který hraje blízko stěny nebo uvnitř regálu.

Pro práci v poloprázdném prostoru (v určité vzdálenosti od stěny) a na stěně lze přepínačem na zadní straně reproduktoru měnit křížový filtr.

Nyní si můžete svobodně zvolit umístění reproduktorů, aniž byste museli dělat kompromisy v tonální vyváženosti.

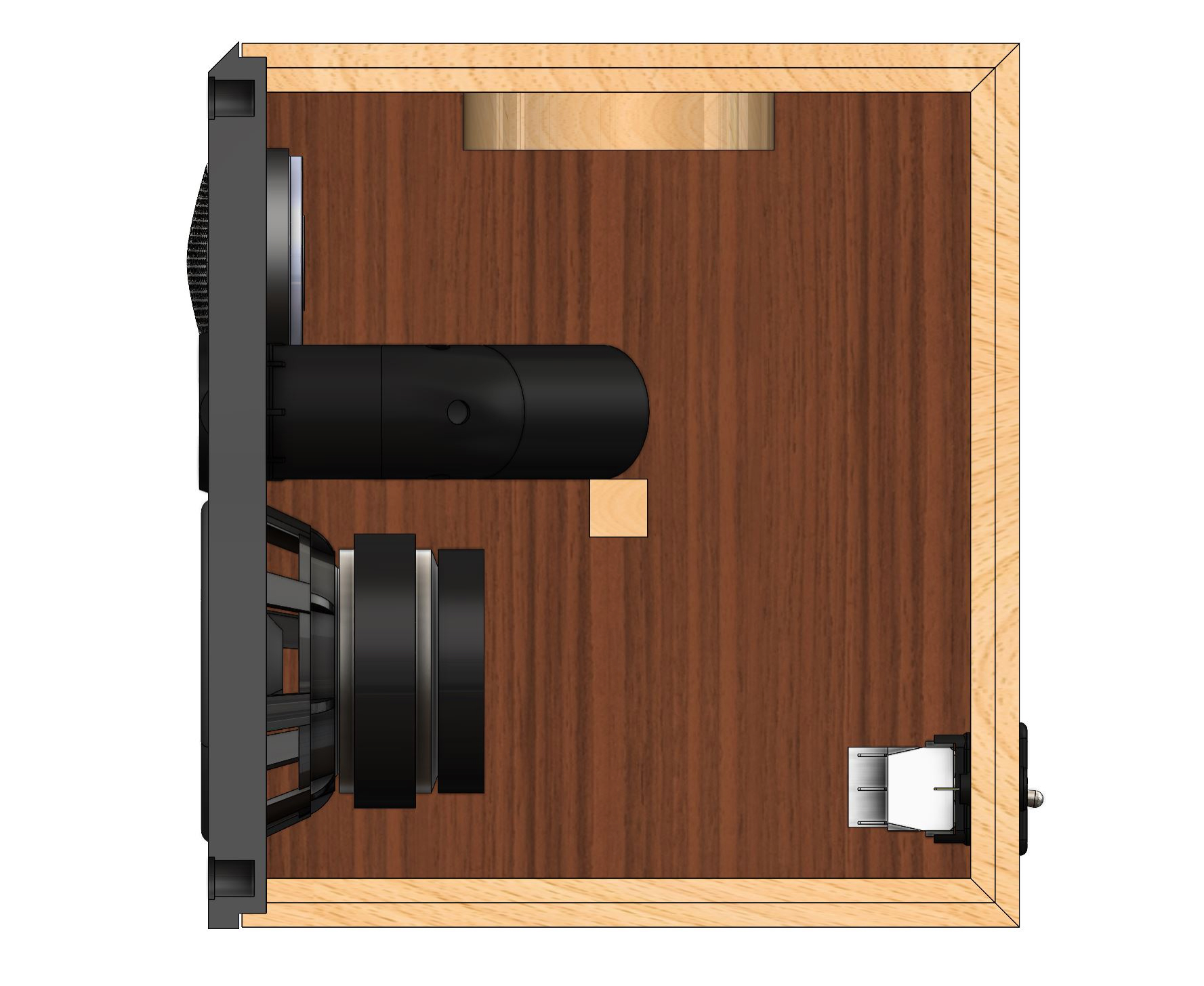

Kabinet používá panely MDF o tloušťce 2x8 mm, mezi nimiž je umístěna tlumicí vrstva s vysokou ztrátou, která kontroluje nežádoucí rezonance samotné skříně. Další dřevěný blok na horní straně pomáhá optimalizovat stereofonní obraz. Aby byla skříň tichá, byla nutná pouze jediná výztuha. Čtyři vložky na dně pojmou 4mm šrouby a reproduktor se dodává se silikonovými gumovými hroty pro dobrou izolaci mezi reproduktorem a zemí.
Stojan pro EPOS ES-7N by měl být vysoký přibližně 70 cm.

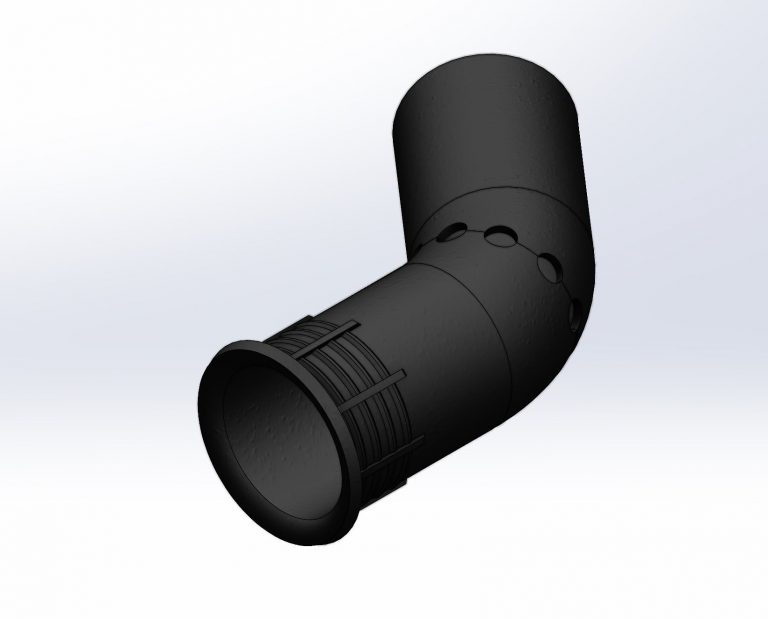

Trubice basreflexu je poněkud složitá, protože se nachází na boku kabinetu - není to nejlepší místo, pokud chcete minimalizovat výstup trubice z režimů stojatého vlnění uvnitř kabinetu. Řešením je tedy nakonec ohnutý port, který končí uprostřed mezi dvěma bočnicemi. Je vybaven selektivně tlumenými větracími otvory uprostřed, a tak velmi dobře kontroluje výstup v kritickém středním pásmu.

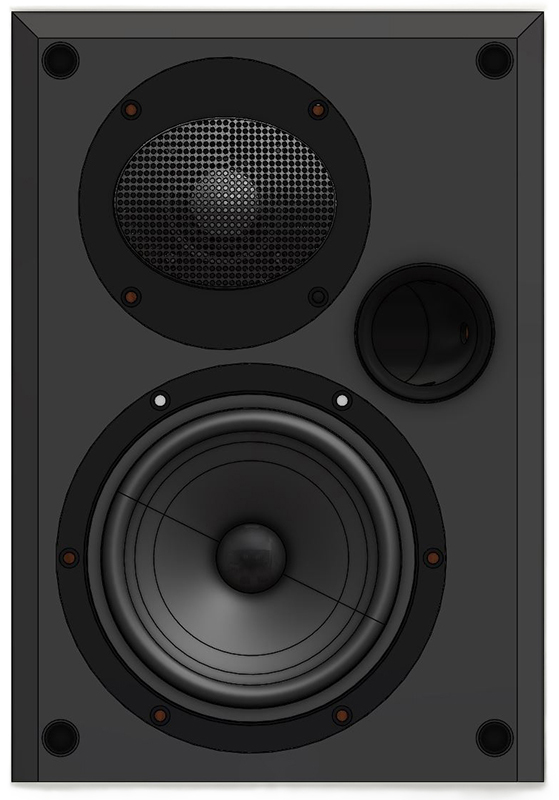

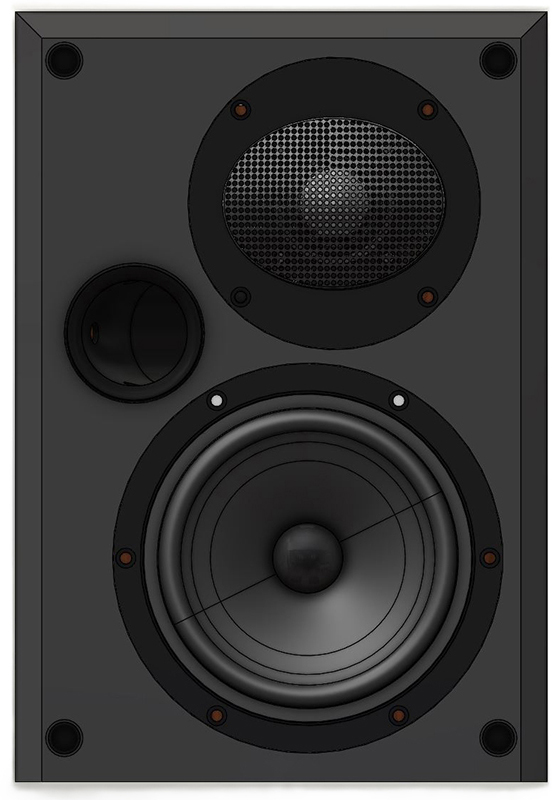

Uspořádání reproduktoru pro oba stereofonní kanály je asymetrické - pro dosažení nejlepšího výkonu umístěte výškový reproduktor dovnitř.

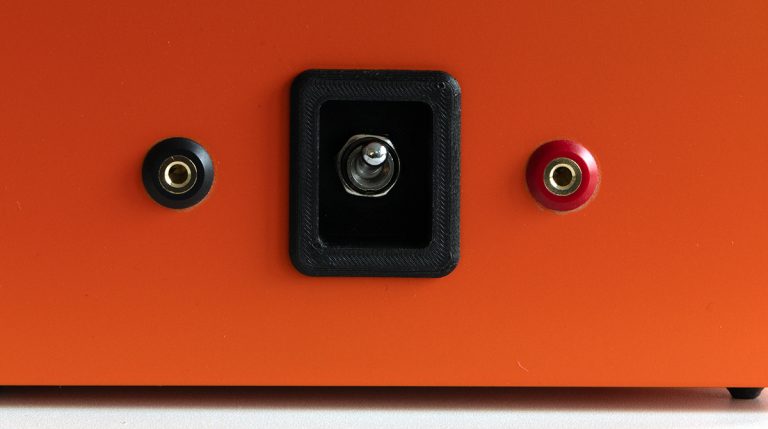

Crossover je vybaven přepínačem, který umožňuje volit mezi dvěma verzemi tonálního vyvážení.
Pokud je přepínač v horní poloze, je nejvhodnější umístění ve vzdálenosti od stěny mezi 30 a 50 cm.
V dolní poloze by měl reproduktor hrát v blízkosti stěny nebo uvnitř regálu. Vyzkoušejte prosím obě polohy, abyste našli nejlepší výsledek ve vaší místnosti.

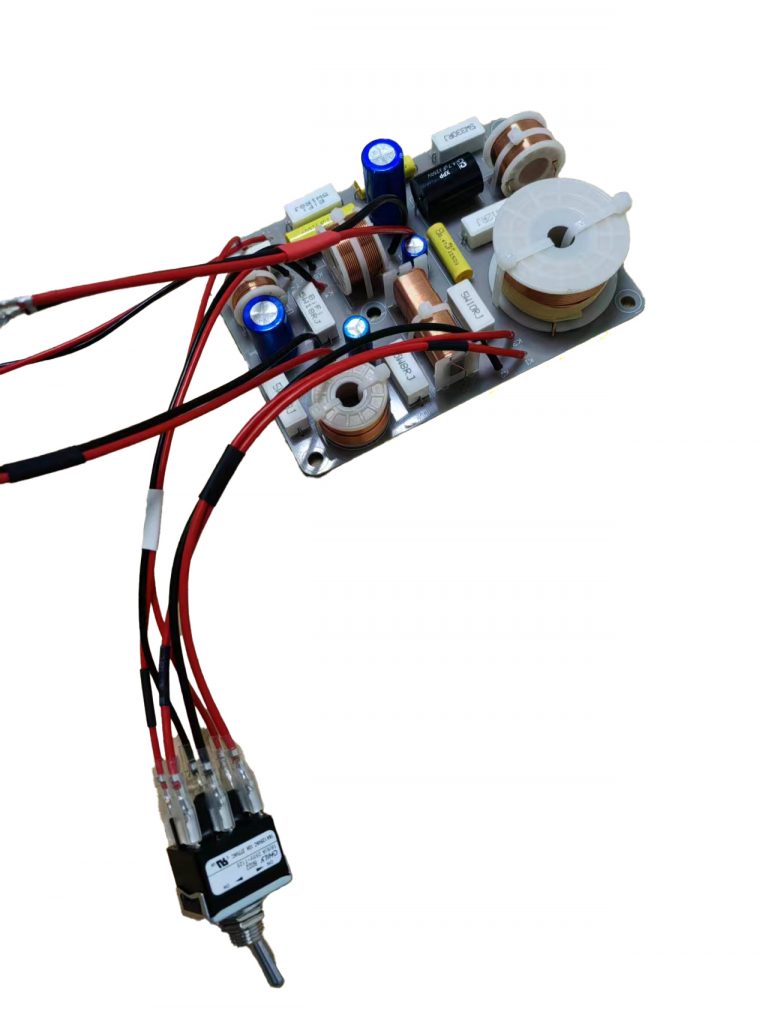

Samotný filtr používá směs kondenzátorů PP, polyesterových kondenzátorů a elektrolytických kondenzátorů s nízkými ztrátami; téměř všechny cívky jsou se vzduchovými jádry a všechny důležité odpory jsou neinduktivní verze vyrobené na zakázku.

Jako vždy u reproduktorů EPOS jsou všechny součástky nakonec vybrány podle sluchu.

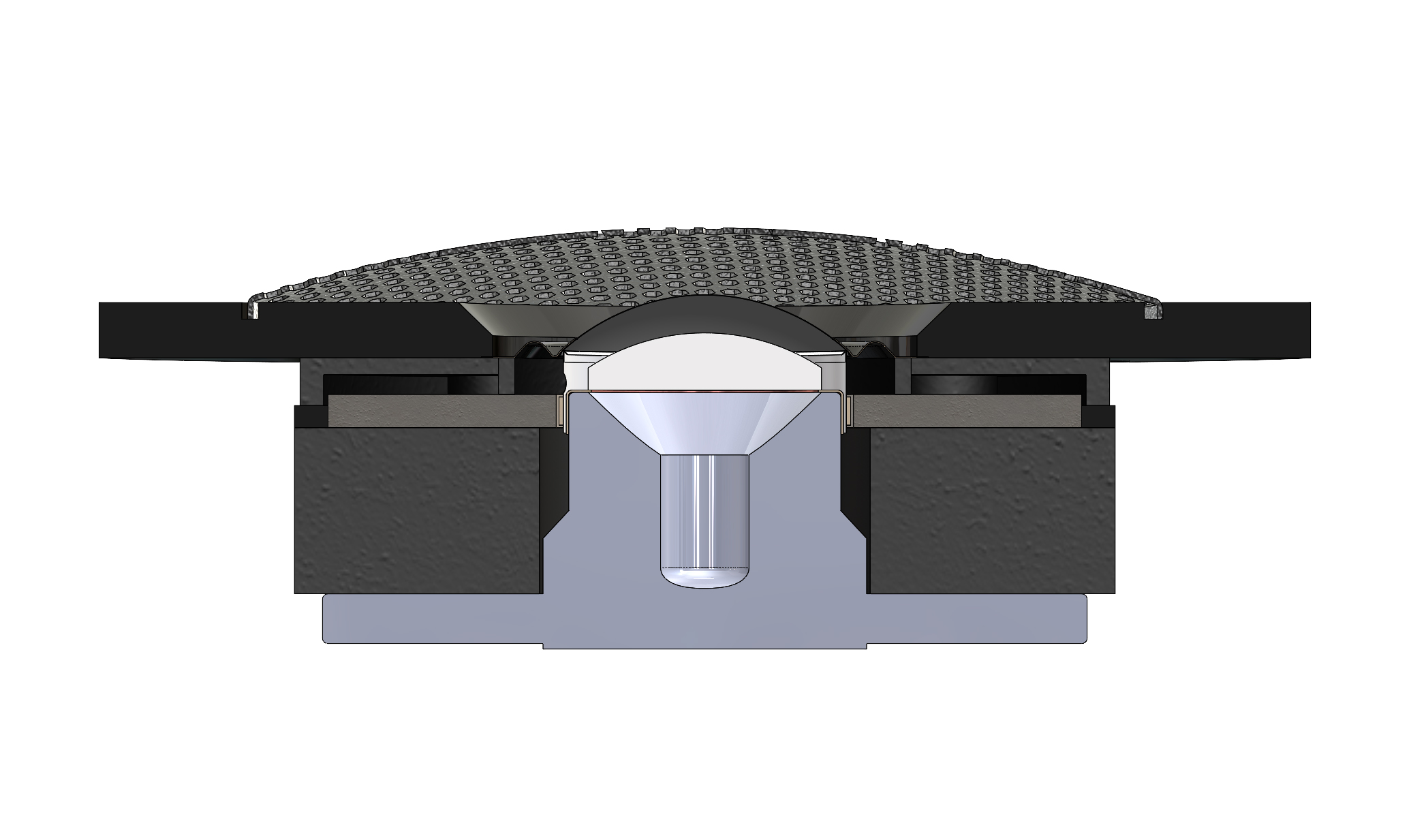

Výškový reproduktor modelu ES-7N je totožný s výškovým reproduktorem modelu ES-14N, takže nový model má stejnou špičkovou kvalitu. Jedná se o 28mm kmitací cívku na kopulce z hliníkové slitiny s keramickým povlakem, výkonným feritovým magnetem a optimalizovaným prouděním vzduchu mezi dutinami.
Výškový reproduktor nepoužívá Ferrofluid v mezeře pro stabilní teplotu a nízkou kompresi.

Středobasový reproduktor má novou konstrukci a používá - podobně jako ES-14N - polypropylenový kónus plněný slídou vyrobený vstřikováním. Nízkohysterezní pryžový surround a pavouk z materiálu Nomex schopného odolávat vysokým teplotám zajišťují lineární odpružení s dobrou kontrolou vyšších exkurzí.
Kmitací cívka o průměru 30 mm se skelným vláknem / epoxidovou předlohou pracuje v magnetickém systému s kroužkem pro regulaci impedance, který minimalizuje zkreslení a intermodulaci. Dvojitý magnet kompenzuje rozptylové pole a zvyšuje sílu cívky. Jako u každého takto malého reproduktoru musí být crossover blízko reproduktoru a kompenzační magnet pomáhá zabránit interakci s cívkami filtru.
